Тиристорный регулятор напряжения схема

Устройство, схема которого приведена на рисунке, можно использовать для регулировки напряжения на нагрузке активного и индуктивного характера, питаемой от сети переменного тока напряжением и в. Напряжение на нагрузке можно менять от нуля до номинального напряжения сети. Тиристор Д5, включенный в диагональ моста, составленного из диодов Д1—Д4 играет роль управляемого ключа, который открывается при разряде конденсатора С1 через ограничительный резистор R2 и управляющий переход тиристора при включении переключающего диода Д6.

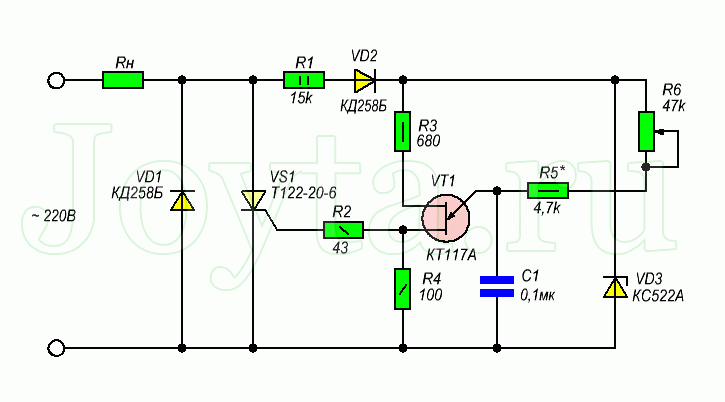

Простой регулятор напряжения на тиристоре

В статье стоит раскрыть тему того, как совершает работу тиристорный регулятор напряжения, схему которого можно более подробно осмотреть в интернете. В повседневной жизни в большинстве случаев может развиться особая необходимость в регулировании общей мощности бытовых приборов, к примеру, электроплит, паяльника, кипятильника, а также ТЭНов, на транспорте — оборотов двигателя и прочего. В этом случае на помощь нам придёт простая и радиолюбительская конструкция — это особый регулятор мощности на тиристоре. Создать такое устройство не составит особого труда, оно может стать тем первым самодельным прибором, который будет выполнять функцию регулировки температуры жала в паяльнике у любого начинающего радиолюбителя.

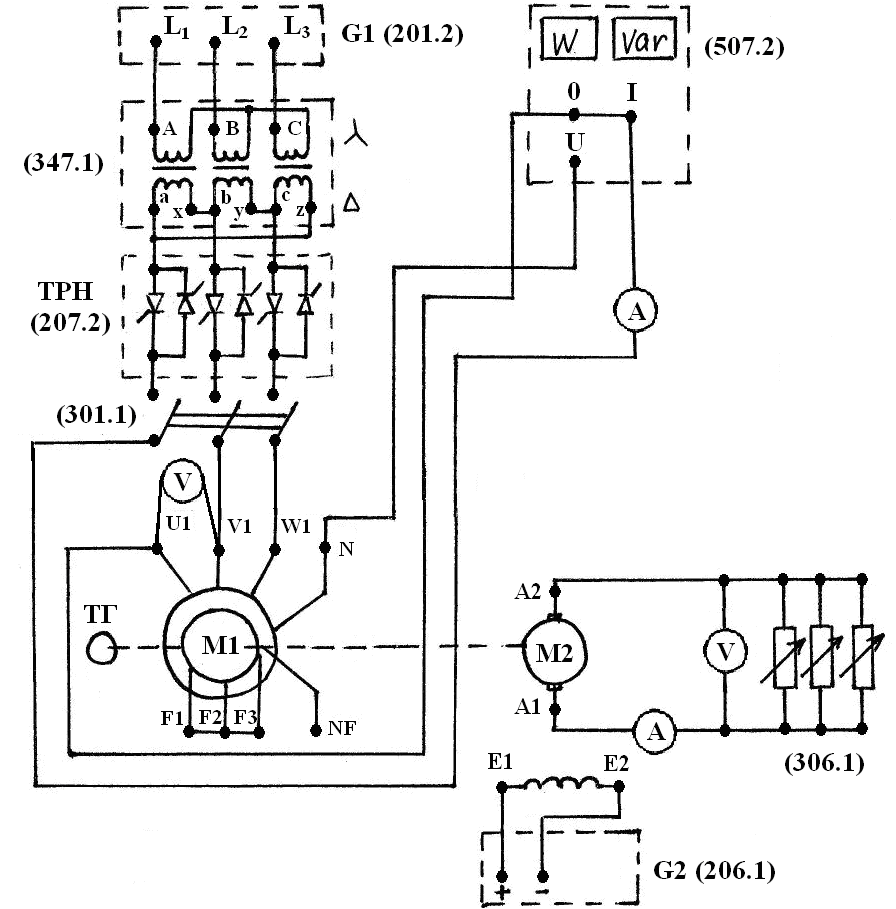

База знаний Избранные статьи Эксплуатация электрооборудования Электроснабжение Электрические аппараты Электрические машины Электропривод Электрическое освещение. Школа для электрика в Telegram. Тиристорные регуляторы напряжения представляют собой устройства, предназначенные для регулирования частоты вращения и момента электродвигателей. Регулирование частоты вращения и момента производится за счет изменения напряжения, подводимого к статору двигателя, и осуществляется изменением угла открытия тиристоров.

Тиристорный регулятор напряжения контролирует количество электроэнергии, подаваемой на какое-либо устройство, обеспечивая его работу при безопасном и постоянном уровне питания. ТРН используются в различных областях, включая зарядку батарей, управление мощностью электродвигателей и обеспечение постоянного электропитания для различных типов электронного оборудования. Как можно понять из названия, схема и принцип работы тиристорного регулятора напряжения ТРН , строятся на использовании таких радиоэлементов, как тиристоры. Именно они способны включать и выключать питание, контролируя количество энергии, подаваемой на устройство. У ТРН есть еще одно название — тиристорный регулятор мощности, но правильнее все же регулятор напряжения, поскольку регулируется не мощность нагрузки, а фаза, то есть время, на протяжении которого полуволна синусоиды тока проходит в нагрузку. ТРН действует как переключатель, управляя протеканием электричества.
